パイプ開先加工適用例

このBCMシリーズはパイプ専用部品をセットしていただくと、パイプ開先加工もできます。
※但し、パイプ専用機ではありませんので、パイプを受ける装置やBCMをつり下げる装置などはお客様でご用意ください。

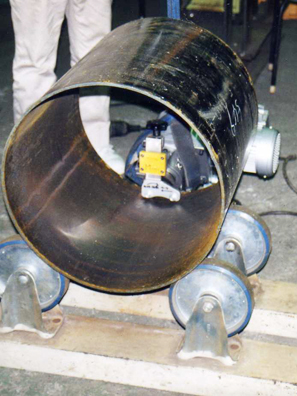

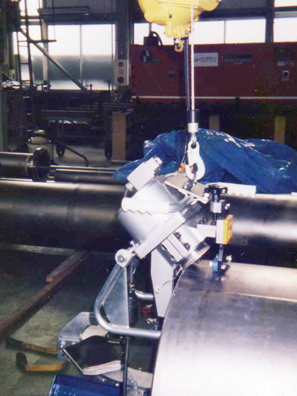

BCM-mini2 BCM本体をバランサーで吊りチタン製のパイプを加工。	BCM-mini2 700φのパイプの内側の開先加工。
BCM-12N 直径4000mm加工写真は、直径4000mのパイプの内側の開先加工です。ターニングロールでパイプを受け、BCM-12N型はクレーンで吊り下げます。ターニングロールの送り速度とBCM-12N型の加工速度を合わせると、固定位置で加工します。（約10分で全周の加工が終了します。）
BCM-12N パイプが短い場合は、パイプをたててBCM-12N型をセットすれば、BCM-12N型が自走して加工します。	BCM-16N 外径1800mm、高さ300mm、板厚18mmのSUS304外周の開先加工。
